Как определить правильную прокладку для заглушки?

Определение правильной прокладки для заглушки является решающим шагом в обеспечении целостности и эффективности трубопроводной системы. В качестве поставщика «Заглушка» я столкнулся с многочисленными ситуациями, когда неправильный выбор прокладки привел к утечкам, сбоям системы и увеличению затрат на техническое обслуживание. В этом блоге я поделюсь некоторыми взглядами на то, как сделать правильный выбор прокладки для ваших заканчивающихся.

Понимание заканчивается заканчивая и их роль

Прежде чем углубляться в выбор прокладки, важно понять, что такое заглушки и их функция. Загрязненные концы - это короткая длина трубы с расщепленным концом, который приварен к трубе. Они обычно используются в подключении сустава, которые позволяют легко разобрать и собирать систему трубопроводов. Загрязненный конец обеспечивает гладкую поверхность для прокладки для герметизации, обеспечивая утечку - плотное соединение.

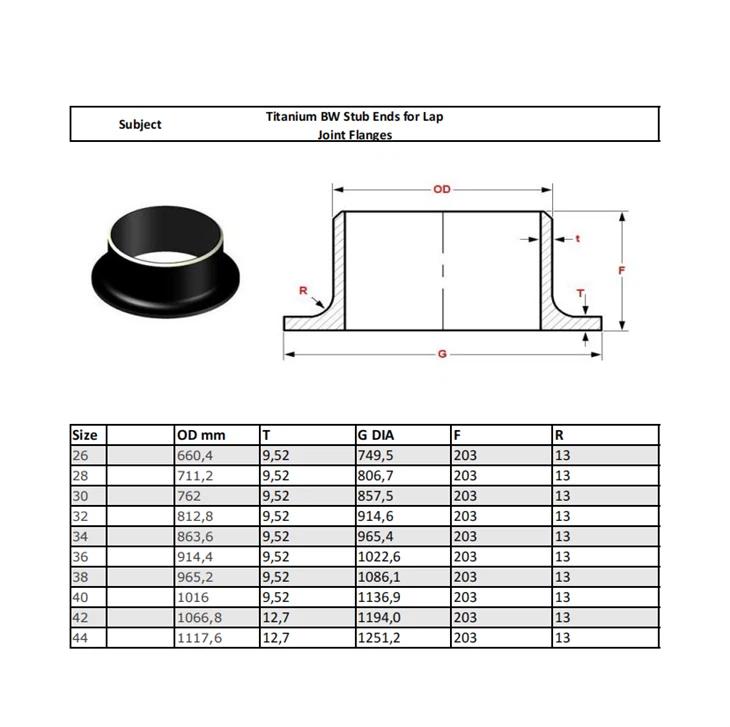

Существуют различные виды концов заглушек, например, какТитановый gr7 stub endиБольшой конец заглушкиПолем Каждый тип имеет свои уникальные характеристики и подходит для различных приложений. Например, концы завитривания титана GR7 известны своей превосходной коррозионной устойчивостью, что делает их идеальными для использования в химических заводах и морской среде. С другой стороны, большие закусочные заглушки для суставов используются в приложениях, в которых участвуют трубы большого диаметра.

Факторы, которые следует учитывать при выборе прокладки

1. Условия эксплуатации

Первым и наиболее важным фактором, который следует учитывать, являются условия работы системы трубопроводов. Это включает в себя температуру, давление и тип транспортируемого жидкости или газа.

• Температура: Высокие - температурные применения требуют прокладки, которые могут противостоять крайней тепло, не теряя их свойства герметизации. Материалы, такие как графит, керамическое волокно и PTFE (политетрафторэтилен), обычно используются для прокладки с высокой температурой. Например, в системе парового трубопровода, где температура может достигать нескольких сотен градусов по Цельсию, подходящая прокладка графита будет подходящим выбором.
• Давление: Давление в системе трубопроводов определяет способность прокладки поддерживать уплотнение. Более высокие давления требуют прокладки с большей прочностью и устойчивостью. Металлические прокладки, такие как прокладки спиральной раны и прокладки кольцевых соединений, часто используются в применении с высоким давлением.
• Тип жидкости или газа: Химическая природа транспортируемой жидкости или газа также играет значительную роль в выборе прокладки. Некоторые жидкости, такие как кислоты и растворители, могут быть высоко коррозийными и могут повредить определенные материалы прокладки. В таких случаях следует использовать прокладки из коррозии - устойчивые материалы, такие как PTFE или резина с соответствующей химической стойкостью.

2. Размер трубы и тип фланца

Размер трубы и тип фланца, используемого с концом заглушки, также являются важными соображениями. Различные типы фланцев, такие как приподнятая поверхность, плоская поверхность и кольцевые фланцы, требуют разных конструкций прокладки.

• Размер трубы: Диаметр трубы определяет размер прокладки. Крайне важно выбрать прокладку, которая точно соответствует размеру трубы, чтобы обеспечить правильное уплотнение. Слишком небольшая прокладка может не покрывать всю поверхность фланца, в то время как слишком большая прокладка, которая может быть сложной для установки и может не обеспечить эффективное уплотнение.
• Тип фланца: Приподнятые фланцы лица являются наиболее распространенным типом и требуют прокладки с соответствующей поднятой поверхностью, чтобы вписаться в канавку фланца. С другой стороны, плоские фланцы лица используют плоские прокладки. Кольцевые фланцы используют прокладки кольца - в форме, которые вписываются в канавку во фланце.

3. Материал прокладки

Существует широкий спектр материалов прокладки, каждый со своим собственным набором свойств и применений.

• Резина: Резиновые прокладки известны своей гибкостью и превосходными свойствами герметизации. Они подходят для применения с низким давлением и температурой, таких как системы воды и воздуха. Общие резиновые материалы включают неопрен, EPDM (этилен пропилен диен мономер) и нитрил.
• Графит: Графитовые прокладки обеспечивают превосходную теплостойкость и химическую стойкость. Они обычно используются в приложениях с высокой температурой и высоким давлением, например, в нефтегазовой отрасли.
• PTFE: PTFE прокладки очень устойчивы к химическим веществам и имеют низкий коэффициент трения. Они часто используются в приложениях, где требуется чистая и утечка - требуется бесплатная печать, например, в фармацевтической и пищевой промышленности.
• Металл: Металлические прокладки, такие как прокладки спиральной раны и прокладки кольцевого сустава, используются в применении с высоким давлением и высокой температурой. Они обеспечивают надежное уплотнение в экстремальных условиях.

Прокладка конструкция и установка

После того, как вы выбрали соответствующий материал прокладки на основе вышеуказанных факторов, важно рассмотреть конструкцию и установку прокладки.

Прокладка конструкции

Конструкция прокладки должна быть совместима с типом фланца и условиями работы. Например, прокладки спиральной раны предназначены для обеспечения плотного уплотнения при высоком давлении и температуре. Они состоят из металлической полосы и наполнителя, намотанного спиральным рисунком.

Установка

Правильная установка прокладки имеет решающее значение для ее производительности. Поверхности фланца должны быть чистыми и свободными от любого мусора или повреждения. Прокладка должна быть центрирована на фланце и равномерно затягиваться, используя соответствующие значения крутящего момента. Сверху - затягивание или неравномерное затяжение может привести к деформированию прокладки и потерять свои свойства герметизации.

Тестирование и обеспечение качества

Перед тем, как вставить систему трубопровода в эксплуатацию, рекомендуется выполнить тест на утечку, чтобы убедиться, что прокладка функционирует должным образом. Это можно сделать с помощью теста на давление или визуального осмотра.

Обеспечение качества также является важным аспектом. Будучи поставщиком в конечном счете, я гарантирую, что все заканчивающиеся заглушки и прокладки, которые я предоставляю, соответствовали соответствующим отраслевым стандартам и спецификациям. Это помогает минимизировать риск утечек и сбоев системы.

Заключение

Выбор правильной прокладки для заглушки - это сложный процесс, который требует тщательного рассмотрения различных факторов, включая условия работы, размер трубы, тип фланца и материал прокладки. Потратив время, чтобы понять эти факторы и выполнять правильные процедуры выбора и установки, вы можете обеспечить надежную и утечку - бесплатную систему трубопроводов.

Если вы находитесь на рынке заканчивая заглушки или нуждаетесь в помощи в выборе правильной прокладки для вашего приложения, я был бы более чем рад помочь. Не стесняйтесь обратиться ко мне для получения дополнительной информации и обсудить ваши конкретные требования. Я стремлюсь обеспечить высокое - качественные продукты и отличное обслуживание клиентов.

Ссылки

• ASME B16.20 - Металлические прокладки для трубных фланцев
• API 6A - Спецификация для скважины и оборудования для рождественской елки
• ASTM D1418 - Стандартная терминология для резиновых и резиновых латиков
